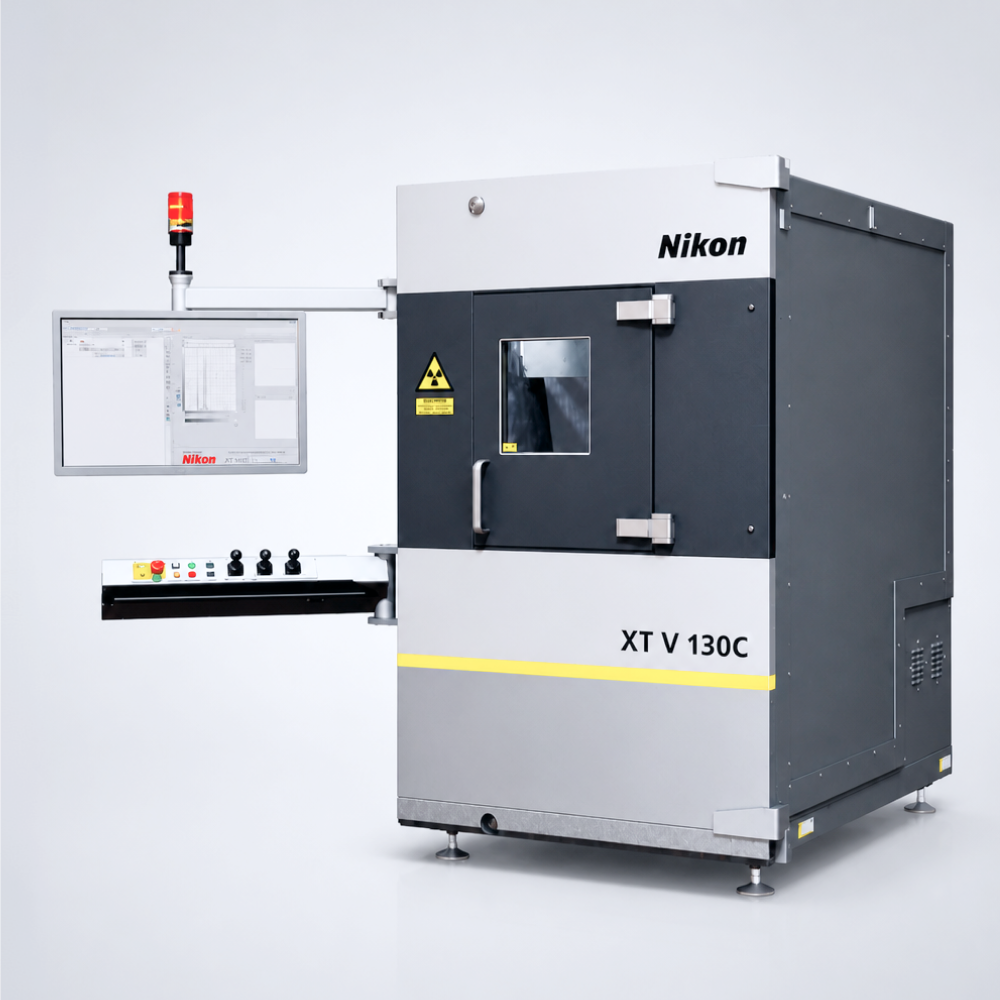

Nikon XT V 130C — рентгеновская система инспекции
Рентгеновская система для инспекции электроники и полупроводниковых компонентов в реальном времени. Микрофокусный источник Nikon 130 кВ / 10 Вт с распознаванием до 2 мкм, 4-осевой манипулятор, ПО Inspect-X. Модульная: поэтапные апгрейды до автоинспекции и компьютерной томографии
Доставка
По всей России и СНГ
Пусконаладка и обучение
Полный ввод системы в эксплуатацию и обучение персонала
Гарантия 24 месяца
Сервисная поддержка на территории РФ
Обзор оборудования
Nikon XT V 130C — система контроля для инспекции электроники и полупроводниковых компонентов. Установка ориентирована прежде всего на контроль в реальном времени и построена на всемирно признанной открытой конструкции трубки с интегрированным генератором. Оптимальное сочетание цены и возможностей делает XT V 130C рациональным выбором для входного контроля, производственных участков и сервисных лабораторий, где требуется надёжная рентгеновская инспекция без избыточной стоимости.
В основе системы — микрофокусный рентгеновский источник Nikon 130 кВ / 10 Вт собственного производства с распознаванием элементов на уровне 2 мкм. Высокоразрешающий тракт формирования изображения с плоскопанельным детектором и 16-битной обработкой обеспечивает чёткое изображение внутренней структуры компонентов. Открытая трубка с заменяемыми нитями накала даёт неограниченный ресурс источника и низкую стоимость владения, а интегрированный генератор высокого напряжения исключает обслуживаемый высоковольтный кабель.
Вертикальная компоновка с 4-осевым манипулятором (X, Y, Z, наклон) и обзором до 79° в любом направлении позволяет уверенно прослеживать соединения и выявлять скрытые дефекты пайки. Управление ведётся через интуитивное ПО Inspect-X или джойстиком в реальном времени. Ключевое преимущество модели — модульность: систему можно поэтапно наращивать под растущие задачи и бюджет.
Назначение и решаемые задачи
Система предназначена для рентгеновского контроля в реальном времени печатных плат, электронных компонентов и сборок, а также инспекции широкого спектра малогабаритных изделий. Позволяет выявлять дефекты пайки, контролировать проводные соединения и внутреннюю структуру компонентов.
Выявляемые дефекты: пустоты (voids) в шарах BGA, эффект «подушки» (head-in-pillow), холодная и «сухая» пайка, отсутствующие шары BGA, перемычки (bridging), контроль диаметра и округлости шаров, обрыв и «увод» разварочной проволоки, трещины и качество заполнения сквозных отверстий (PTH).
Ключевые особенности и преимущества
Экономичный микрофокусный источник
Открытый источник Nikon 130 кВ / 10 Вт собственного производства с распознаванием элементов до 2 мкм и неограниченным ресурсом благодаря заменяемым нитям накала.
Контроль в реальном времени
4-осевой манипулятор (X, Y, Z, наклон) с обзором до 79° и интуитивной джойстик-навигацией для быстрой трассировки дефектов на сложных платах.
Высокоразрешающий тракт изображения
Плоскопанельный детектор с 16-битной обработкой и шагом пикселя 127 мкм формирует чёткое изображение внутренней структуры компонентов
Модульность и масштабируемость
Поэтапные апгрейды под задачу и бюджет: стол поворота, HD-детектор, ПО автоинспекции и технология компьютерной томографии
Оптимальная цена
Рациональное сочетание возможностей и стоимости для входного и производственного контроля без избыточных функций
Низкая стоимость владения
Открытая трубка с недорогими заменяемыми нитями = неограниченный ресурс. Интегрированный генератор без высоковольтного кабеля.
Растёт вместе с задачами
Полевые и заводские апгрейды: поворотный стол, HD-детектор, автоматическая инспекция, компьютерная томография.
| Параметры рентгеновской трубки | |
| Тип трубки | Герметичная микрофокусная закрытая трубка (Micro-focus Closed Tube) |
| Максимальное напряжение | 100 кВ (Опционально 130 кВ) |
| Рабочий ток | 200 мкА |
| Размер фокусного пятна | 5 мкм |
| Параметры детектора изображения | |
| Тип детектора | Плоскопанельный рентгеновский детектор (Flat Panel X-ray Detector) |
| Минимальное разрешение | 5 мкм (Опция детектора: 6 мкм) |
| Инспекция и манипулятор | |
| Размер рабочего стола | 460 × 340 мм |
| Оси перемещения | X, Y, Z, T (4 оси) |
| Наклон детектора (T-ось) | ±50° |
| Программные модули | Auto Teaching (CNC), Автоматическая инспекция BGA, Измерительные инструменты |
| Камера навигации | Опционально: CCD Camera 640×480 |
| Габариты, питание и безопасность | |
| Радиационная безопасность | Доза утечки менее 1 мкЗв/ч (Leakage Dose less than 1uSv/hr) |
| Габаритные размеры (Ш × Г × В) | 1270 × 1000 × 1450 мм |
| Вес нетто | 900 кг |
| Электропитание | 220 VAC, одна фаза, 50/60 Гц |
