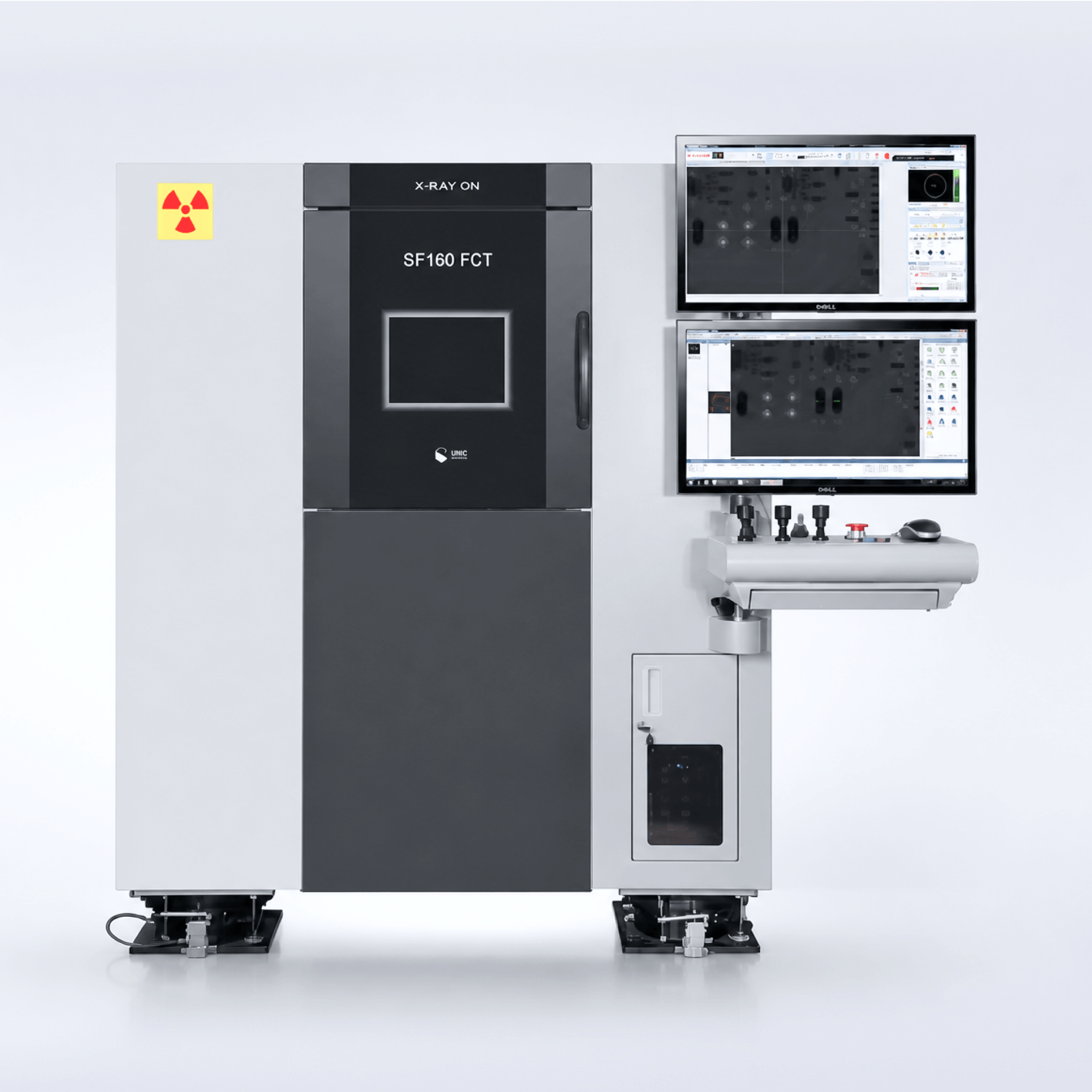

SEC X-eye SF160FCT — система рентгеновской инспекции с микрофокусом и 3D КТ
SEC X-eye SF160FCT — это передовая система рентгеновской инспекции южнокорейской компании SEC, разработанная специально для высокоточной 3D-микротомографии (CT) и детального анализа электронных компонентов. Установка оснащена микрофокусной открытой трубкой с напряжением 160 кВ и размером пятна всего 0.9 мкм, что обеспечивает экстремальное увеличение до 4,800x. Ключевой особенностью является технология Oblique CT, которая позволяет создавать увеличенные 3D-модели крупногабаритных образцов (например, печатных плат и кремниевых пластин) путём сканирования под углом без геометрических искажений и ограничений классической конусно-лучевой томографии
Доставка
По всей России и СНГ
Пусконаладка и обучение
Полный ввод системы в эксплуатацию и обучение персонала
Гарантия 24 месяца
Сервисная поддержка на территории РФ
Обзор оборудования
SEC X-eye SF160FCT — это флагманская система неразрушающего контроля от южнокорейской компании SEC, разработанная для бескомпромиссного 3D-анализа и микротомографии (CT) электроники. Оборудование визуализирует скрытые микроскопические дефекты с беспрецедентной четкостью, объединяя в себе передовую рентгеновскую трубку, 6-осевой манипулятор и мощную графическую станцию для быстрой реконструкции объемных моделей.
Сердцем установки является открытая микрофокусная рентгеновская трубка с напряжением до 160 кВ и сверхмалым фокусным пятном 0.9 мкм. В тандеме с высокочувствительным плоскопанельным детектором (3.2 Мп) и механикой, обеспечивающей поворот до 360° и наклон детектора до 70°, система способна достигать колоссального геометрического увеличения до 4,800x.
Назначение и решаемые задачи
Оборудование специализируется на глубоком анализе отказов (Failure Analysis) в полупроводниковой промышленности, тестировании сборок SMT и многослойных печатных плат (PCB). Система эффективно выявляет пустоты (voids), микротрещины, нарушения проволочной разварки, дефекты TSV, а также проблемы во внутренних слоях многослойных структур и FPCB.
Ключевые особенности и преимущества
- Технология Oblique CT (Наклонная томография): Уникальное решение, преодолевающее ограничения традиционной конусно-лучевой КТ. Позволяет сканировать крупные плоские объекты (платы, кремниевые пластины) под углом при горизонтальном вращении образца. Это радикально сокращает расстояние от источника до объекта (SOD), обеспечивая высокую детализацию 3D-снимков крупногабаритных изделий.
- Классическая Cone Beam CT: Наличие стандартной конусно-лучевой томографии для детального 3D-анализа компактных электронных компонентов и модулей.
- Удобная навигация «Click & Center»: Отказ от сложных джойстиков в пользу интуитивного управления мышью — оператору достаточно кликнуть на интересующую область изображения, и система автоматически отцентрирует её.
- Автоматический анализ BGA: Модуль автоматически рассчитывает диаметр шариков припоя, процент пустот и выдает заключение Pass/Fail (годен/брак).
- Функция CNC Programming (Auto Teaching): Возможность создания алгоритмов автоматической проверки для максимизации пропускной способности при серийном контроле.
Открытая трубка 160 кВ
Обеспечивает превосходное разрешение благодаря фокусу 0.9 мкм и поддерживает легкую замену нити накала (Easy Click-in Change Filament), снижая стоимость владения.
Просторный стол
Рабочая платформа 460 × 510 мм с грузоподъемностью до 5 кг позволяет размещать полноразмерные сборки без необходимости их разрезания.
3D визуализация
Софт поддерживает объемный рендеринг (VR), срезы в любых плоскостях (MPR, MIP) и экспорт данных в медицинском стандарте DICOM 3.0.
| Параметры рентгеновской трубки | |
| Тип трубки | Открытая микрофокусная (Micro-focus Open Tube) |
| Максимальное напряжение | 160 кВ |
| Максимальный ток | 200 мкА |
| Размер фокусного пятна | 0.9 мкм |
| Параметры детектора и изображения | |
| Тип детектора | Плоскопанельный детектор (Flat Panel Detector) |
| Разрешение детектора | 3.2 Мп |
| Активная зона (Active Area) | 153 × 204 мм (6 × 8 дюймов) |
| Системное увеличение | Макс. 4,800x |
| Инспекция, манипулятор и CT | |
| Максимальный размер рабочей зоны | 460 × 510 мм |
| Грузоподъемность стола | 5 кг |
| Ход по осям (X / Y / Z) | 400 мм / 450 мм / 200 мм |
| Максимальный угол наклона детектора | 70° |
| Вращение стола | Макс. 360° |
| Режимы томографии | Cone-Beam CT, Oblique CT |
| Время 3D реконструкции | < 10 секунд (на базе GPU) |
| Габариты, управление и безопасность | |
| Рабочая станция | Intel® Pentium i5, 8GB RAM, 500GB + 250GB(SSD), Два 24" монитора |
| Радиационная безопасность | Доза утечки < 1 мкЗв/ч |
| Габаритные размеры (Д × Ш × В) | 1350 × 1450 × 1660 мм |
| Вес нетто | 2200 кг |
| Электропитание | 220 VAC, одна фаза, 50/60 Гц |
