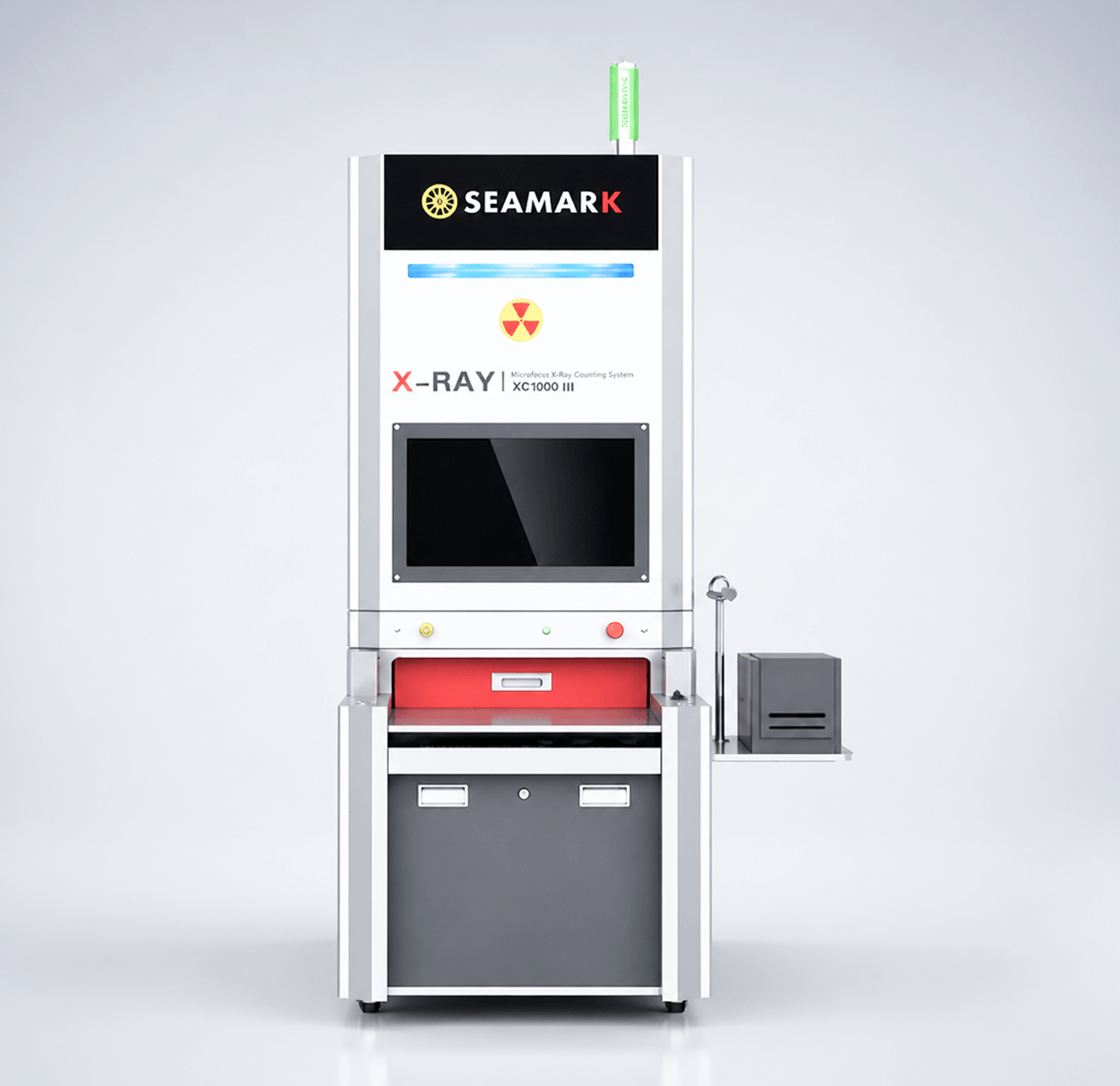

Seamark XC1000 — автономный автоматический рентгеновский счетчик SMD-компонентов
Seamark XC1000 — автономный автоматический рентгеновский счётчик компонентов для SMT-производства, складского учёта и инвентаризации электронных компонентов. Система использует закрытый микрофокусный рентгеновский источник и AI-алгоритмы подсчёта, поддерживает компоненты от 01005, обеспечивает точность до 99,99% и позволяет одновременно быстро подсчитывать до 4 лотков или катушек с компонентами
Обзор оборудования
Seamark XC1000 — это высокотехнологичный автономный автоматический рентгеновский счётчик SMD‑компонентов, предназначенный для оптимизации складского учёта и производственных процессов на предприятиях электронной промышленности. Оборудование обеспечивает быстрый, бесконтактный и абсолютно точный подсчёт компонентов без необходимости вскрытия вакуумных упаковок и размотки ленты.
Основа аппаратной базы установки — герметичный микрофокусный направленный рентгеновский источник с регулируемым напряжением 30–80 кВ и мощностью до 56 Вт. В паре с передовым плоскопанельным детектором из аморфного кремния, обладающим разрешением 3072 × 3072 пикселей и 16-битным аналого-цифровым преобразованием, система гарантирует детализированную визуализацию мельчайших компонентов, включая типоразмер 01005.
Установка способна одновременно сканировать до 4 катушек за один цикл в широком поле визуализации (427 × 427 мм), поддерживая катушки диаметром от 7 до 15 дюймов и толщиной до 80 мм. Обработка данных осуществляется на базе встроенного промышленного ПК под управлением Windows 10 (64-bit), обеспечивая стабильную работу алгоритмов искусственного интеллекта (ИИ).
Особенности продукта
Полная автоматизация
Высокоточное распознавание SMD‑компонентов от 01005 и выше, включая катушки, лотки, россыпь и влагочувствительные корпуса.
Без затрат на обучение
Интеллектуальные алгоритмы ИИ «из коробки» — система распознает компоненты автоматически без предварительной подготовки моделей.
Работа с BIG
Мгновенный анализ и подсчёт с точностью до 99,99% благодаря оптимизированным библиотекам компонентов.
Глобальная ИИ-база
Доступ к облачной базе из 120 000+ записей с еженедельным обновлением моделей подсчёта по всему миру.
Интеграция в экосистему
Бесшовная синхронизация с MES, ERP и WMS, исключающая человеческий фактор при ведении инвентаризации.
Автоматизация маркировки
Печать этикеток с настраиваемыми шаблонами и встроенными механизмами предотвращения ошибок при маркировке материалов.
Назначение и решаемые задачи
Система XC1000 кардинально ускоряет процессы приёмки комплектующих, выдачи компонентов на линии поверхностного монтажа (SMT) и возврата остатков на склад. Интеллектуальное ПО считывает 1D и 2D штрихкоды (опционально — через камеру высокого разрешения), автоматически подсчитывает количество элементов с точностью до 99,99% и моментально печатает новые этикетки при помощи встроенного промышленного принтера TSC.
Оборудование позволяет полностью отказаться от ручных и механических счётчиков, предотвращая риск механического повреждения лент, потери компонентов и нарушения целостности влагозащитной упаковки (Moisture Barrier Bags).
Точность и надежность
Интеллектуальные алгоритмы подсчёта гарантируют достоверность результатов до 99,99%, исключая дефицит комплектующих на линии монтажа.
Удобство эксплуатации
Работает от стандартной сети 220 В. Оснащён интуитивно понятным интерфейсом на базе промышленного ПК с Windows 10.
Промышленное исполнение
Массивная конструкция (≈ 790 кг) обеспечивает надежную радиационную защиту и стабильность работы рентгеновских компонентов.
| Общая информация | |
| Модель | Seamark XC1000 |
| Тип оборудования | Автономный автоматический рентгеновский счётчик SMD‑компонентов |
| Производитель | Seamark |
| Рентгеновский источник | |
| Тип рентгеновской трубки | Герметичный микрофокусный направленный источник |
| Диапазон напряжения трубки | 30–80 кВ |
| Максимальное напряжение трубки | 80 кВ |
| Диапазон тока | 200–700 мкА / до 1000 мкА |
| Максимальная мощность | 56 Вт |
| Размер фокусного пятна | 33–50 мкм / 100 мкм |
| Детектор и визуализация | |
| Тип детектора | Плоскопанельный детектор из аморфного кремния |
| Матрица детектора | 3072 × 3072 пикселей |
| Зона контроля / поле визуализации | 427 × 427 мм (Seamark) / 430 × 430 мм (Dipaul) |
| Разрешение | 3,6 lp/mm |
| A/D‑преобразование | 16 бит |
| Объекты контроля и носители | |
| Диаметр катушек | 7–15 дюймов |
| Высота катушек | 5–80 мм |
| Минимальный размер компонентов | 01005 |
| Поддерживаемые носители | Катушки, лотки, компоненты россыпью, влагочувствительные корпуса микросхем |
| Максимальное число носителей за цикл | До 4 лотков / катушек |
| ПО, автоматизация и интеграция | |
| Точность подсчёта | До 99,99% |
| Интеграция | MES / ERP / WMS |
| Печать этикеток | Промышленный принтер TSC |
| Считывание кодов | 1D / 2D, опционально камера высокого разрешения |
| Операционная система | Промышленный ПК, Windows 10, 64‑bit |
| Габариты и питание | |
| Питание | 220 В, 10 A, 50–60 Гц |
| Габариты | 800 × 1280 × 2200 мм |
| Масса | ≈ 790 кг |
