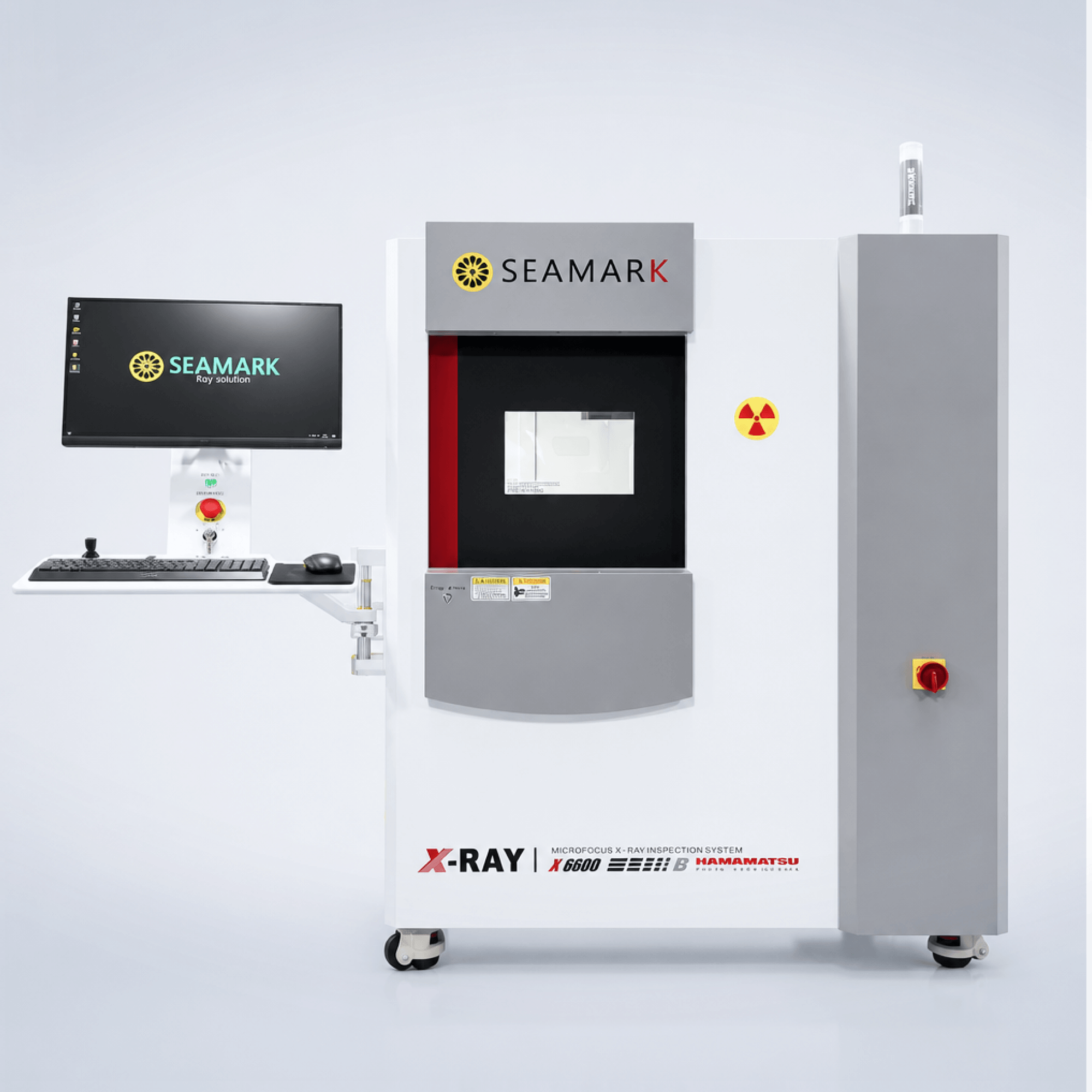

Seamark ZM X6600B — 6-осевая универсальная система рентгеновской инспекции
Seamark ZM X6600B — это высокоточная 6-осевая офлайн-система микрофокусного рентгеновского контроля, спроектированная специально для инспекции габаритных печатных плат и электронных сборок с высокими требованиями к качеству. Система оснащена увеличенной инспекционной платформой (620×620 мм) на высокоточных винтовых механизмах и мощным плоскопанельным детектором (матрица 1648×1648). Ключевая особенность модели — наклонная инспекция по T-оси (до 65°) с функцией автосопровождения, позволяющая детально рассматривать паяные соединения, скрытые под корпусами компонентов
Доставка
По всей России и СНГ
Пусконаладка и обучение
Полный ввод системы в эксплуатацию и обучение персонала
Гарантия 24 месяца
Сервисная поддержка на территории РФ
Seamark ZM X6600 — это мощная и эргономичная система рентгеновской инспекции, разработанная для работы с крупными и плотными электронными сборками. В отличие от базовых компактных моделей, установка X6600 оснащена более производительной рентгеновской трубкой с напряжением 130 кВ. Это позволяет рентгеновским лучам без труда проникать сквозь многослойные печатные платы, массивные радиаторы и плотные компоненты.
Оборудование спроектировано с акцентом на удобство и скорость работы. Интуитивно понятный интерфейс и функция визуального предпросмотра (Preview guide function) позволяют оператору перемещаться по контрольным точкам простым кликом мыши (point-and-click), исключая необходимость использования сложных джойстиков. Увеличенная рабочая зона 540 × 440 мм и расширенное поле обзора делают систему идеальной для полноразмерных серверных и промышленных плат.
Назначение и решаемые задачи
Система X6600 предназначена для комплексного входного и выходного контроля качества на линиях поверхностного монтажа (SMT), а также в ремонтных центрах для локализации сложных скрытых неисправностей.
Ключевые особенности и преимущества
- Автоматическое распознавание дефектов: Программное обеспечение способно в автоматическом режиме находить разрывы проводников, смещения компонентов, а также анализировать их размеры и количество.
- Расширенный анализ BGA: Мощный модуль контроля шариков BGA (с ручным или автоматическим выбором зоны) мгновенно измеряет диаметр паяных соединений и вычисляет коэффициент пустот (bubble ratio) с автоматической генерацией подробных отчетов.
- Функция сильного наклона: Механика манипулятора позволяет наклонять детектор на угол до 65 градусов. Это критически важно для проверки галтелей припоя и выявления микротрещин, которые не видны при прямом сканировании.
- Простое программирование: Функция автоматического позиционирования позволяет быстро создавать программы инспекции для серийного выпуска изделий, радикально сокращая время контроля партий.
Работа с крупными платами
Увеличенная рабочая поверхность 540 × 440 мм и грузоподъемность стола до 5 кг позволяют инспектировать самые габаритные и тяжелые узлы.
Усиленная мощность (до 130 кВ)
Трубка на 130 кВ обеспечивает просвечивание сборок высокой плотности и многослойных медных полигонов.
Интуитивное управление
Управление всей системой осуществляется одной лишь мышью благодаря умной навигации Point-and-Click («Укажи и кликни»).
| Параметры рентгеновской трубки | |
| Тип трубки | Отражательная герметичная микрофокусная (Reflective Sealed Micro-Focus X-Ray Tube) |
| Диапазон напряжений | 40–90 кВ / 40–130 кВ (в зависимости от модификации) |
| Диапазон тока | 10–200 мкА / 10–300 мкА |
| Максимальная выходная мощность | 8 Вт / 39 Вт |
| Размер микрофокусного пятна | 5–15 мкм |
| Параметры детектора изображения | |
| Тип детектора | Плоскопанельный детектор (IGZO / Amorphous Silicon) |
| Матрица пикселей | 1648 × 1648 |
| Поле обзора (Field of View) | 160 × 160 мм |
| Разрешение | 5.1 Лп/мм |
| Частота кадров (1×1) | 30 fps |
| Разрядность АЦП | 16 бит |
| Инспекция и механика | |
| Число осей | 6-осевая система |
| Максимальный размер образца | 620 × 620 мм |
| Максимальный угол наклона (T-ось) | 65° |
| Особенности механики | Высокоточные винтовые приводы (оси X/Y), автоматическое открытие дверцы, автосопровождение |
| Управление, габариты и безопасность | |
| Система управления | Промышленный компьютер на Windows 10 (64-бит) |
| Программные функции | CNC-режим, автораспознавание дефектов, биометрия |
| Мониторинг безопасности | Радиометр в реальном времени, автоматическая калибровка |
| Габаритные размеры (Д × Ш × В) | 1380 × 1390 × 1930 мм |
| Вес нетто | 1720 кг / 1845 кг (в зависимости от модификации) |
| Электропитание | 220 В, 10 А, 50–60 Гц |
