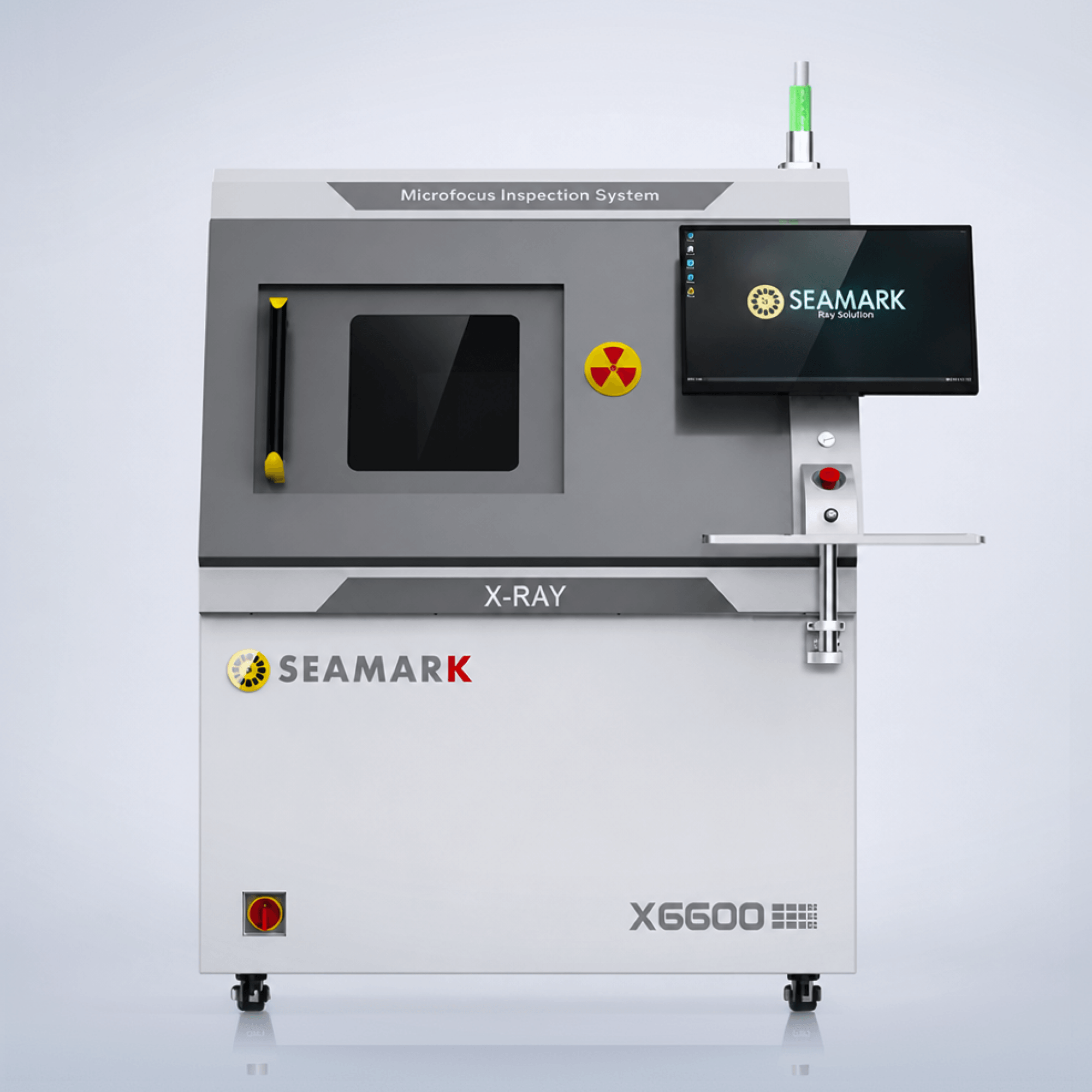

Seamark X6600 — система рентгеновской инспекции печатных плат
Seamark ZM X6600 — это высокопроизводительная и эргономичная система рентгеновского контроля, разработанная для инспекции крупных и "плотных "электронных узлов, включая полноразмерные многослойные печатные платы. По сравнению с компактными моделями, установка оснащена более мощной закрытой микрофокусной трубкой с напряжением 90 кВ (опционально до 130 кВ) и предлагает увеличенную до 540 × 440 мм рабочую зону. Система выделяется продвинутыми интеллектуальными функциями: автоматическим распознаванием дефектов пайки (разрывы, смещения) и расширенным модулем анализа BGA с генерацией подробных отчётов
Доставка
По всей России и СНГ
Пусконаладка и обучение
Полный ввод системы в эксплуатацию и обучение персонала
Гарантия 24 месяца
Сервисная поддержка на территории РФ
Обзор оборудования
Seamark ZM X6600 — это мощная и эргономичная система рентгеновской инспекции, разработанная для работы с крупными и плотными электронными сборками. В отличие от базовых компактных моделей, установка X6600 оснащена более производительной рентгеновской трубкой с напряжением 90 кВ (с возможностью расширения до 130 кВ). Это позволяет рентгеновским лучам без труда проникать сквозь многослойные печатные платы, массивные радиаторы и плотные компоненты.
Оборудование спроектировано с акцентом на удобство и скорость работы. Интуитивно понятный интерфейс и функция визуального предпросмотра (Preview guide function) позволяют оператору перемещаться по контрольным точкам простым кликом мыши (point-and-click), исключая необходимость использования сложных джойстиков. Увеличенная рабочая зона 540 × 440 мм и расширенное поле обзора делают систему идеальной для полноразмерных серверных и промышленных плат.
Назначение и решаемые задачи
Система X6600 предназначена для комплексного входного и выходного контроля качества на линиях поверхностного монтажа (SMT), а также в ремонтных центрах для локализации сложных скрытых неисправностей.
Ключевые особенности и преимущества
- Автоматическое распознавание дефектов: Программное обеспечение способно в автоматическом режиме находить разрывы проводников, смещения компонентов, а также анализировать их размеры и количество.
- Расширенный анализ BGA: Мощный модуль контроля шариков BGA (с ручным или автоматическим выбором зоны) мгновенно измеряет диаметр паяных соединений и вычисляет коэффициент пустот (bubble ratio) с автоматической генерацией подробных отчетов.
- Функция сильного наклона: Механика манипулятора позволяет наклонять детектор на угол до 65 градусов. Это критически важно для проверки галтелей припоя и выявления микротрещин, которые не видны при прямом сканировании.
- Простое программирование: Функция автоматического позиционирования позволяет быстро создавать программы инспекции для серийного выпуска изделий, радикально сокращая время контроля партий.
Работа с крупными платами
Увеличенная рабочая поверхность 540 × 440 мм и грузоподъемность стола до 5 кг позволяют инспектировать самые габаритные и тяжелые узлы.
Усиленная мощность (до 130 кВ)
Опциональная возможность установки трубки на 130 кВ обеспечивает просвечивание сборок высокой плотности и многослойных медных полигонов.
Интуитивное управление
Управление всей системой осуществляется одной лишь мышью благодаря умной навигации Point-and-Click («Укажи и кликни»).
| Параметры рентгеновской трубки | |
| Тип трубки | Закрытая микрофокусная (Reflective Sealed micro-focus X-ray Source) |
| Максимальное напряжение | 90 кВ (Опционально доступно 130 кВ) |
| Диапазон рабочего тока | 10 – 200 мкА |
| Максимальная выходная мощность | 8 Вт |
| Размер фокусного пятна | 5 – 15 мкм |
| Параметры детектора изображения | |
| Тип детектора | Плоскопанельный CMOS детектор (опционально) |
| Разрешение (Resolution) | 10.1 Lp/mm |
| Частота кадров | 30 fps |
| АЦП (AD Conversion Digits) | 14 bits |
| Инспекция и функции | |
| Максимальный размер рабочей зоны | 540 × 440 мм |
| Грузоподъемность стола | 5 кг |
| Максимальный угол наклона | 65 градусов |
| Программные функции | Автораспознавание дефектов, анализ BGA (размеры, смещения, пустоты), шумоподавление |
| Габариты и безопасность | |
| Радиационная безопасность | Утечка рентгеновского излучения < 1 мкЗв/ч |
| Габаритные размеры (Д × Ш × В) | 1360 × 1240 × 1700 мм |
| Вес нетто | Около 1170 кг |
| Электропитание | 220V 10A / 110V 15A (50-60Hz) |
