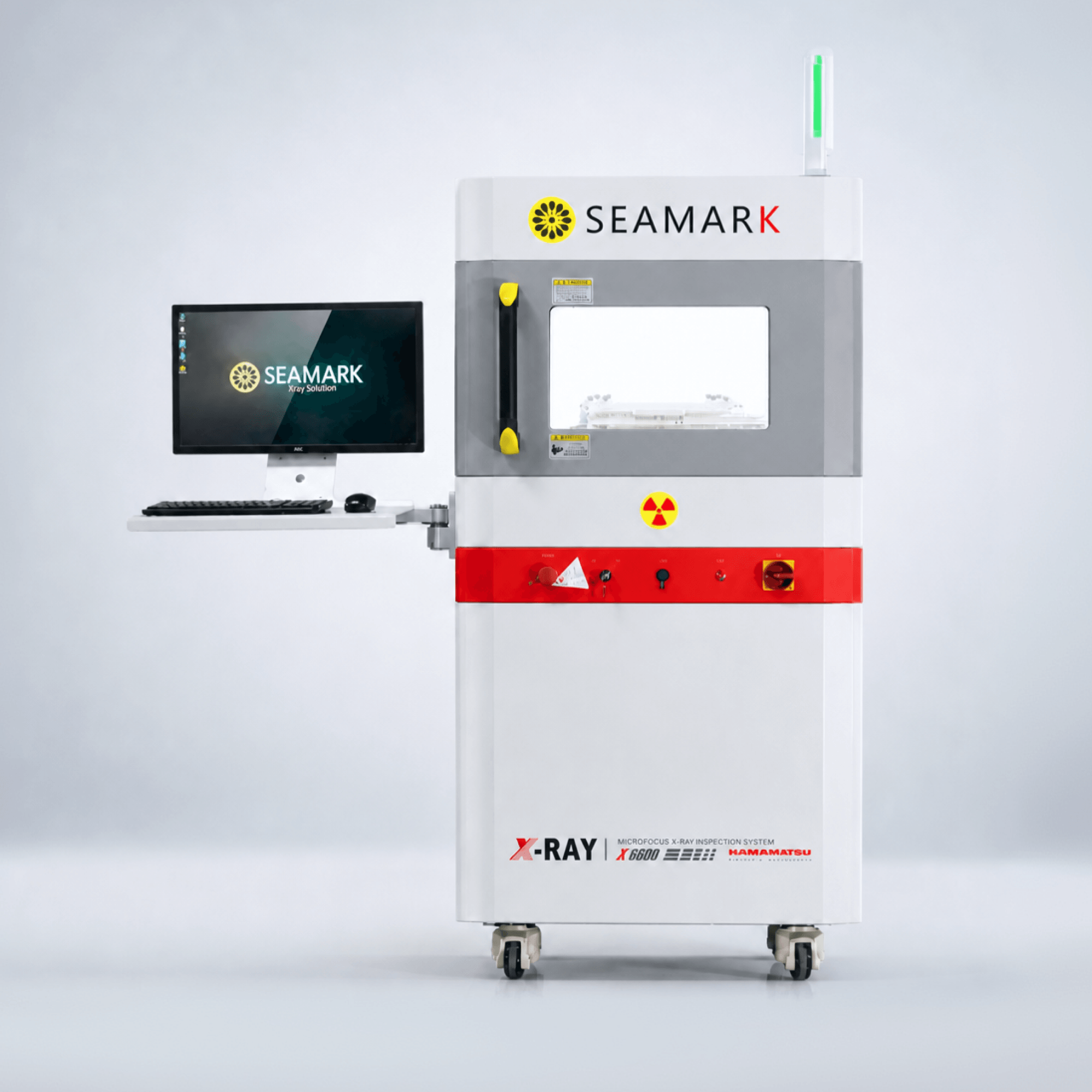

Seamark X5600 — автономная система рентгеновской инспекции
Seamark ZM X5600 — это бюджетная система рентгеновской инспекции, идеально подходящая для небольших предприятий, лабораторий и отделов контроля качества. Установка является отличным выбором для контроля небольших компонентов благодаря высокому разрешению и миниатюрному дизайну. Система поддерживает ЧПУ-режим (CNC) для многоточечной автоматической инспекции, позволяя быстро проверять массивы точек, сохранять изображения и генерировать отчёты. Оборудование оснащено функцией инфракрасной автоматической навигации для быстрого выбора места сканирования и поддерживает наклонное сканирование (до 30°) для выявления труднодоступных дефектов
Доставка
По всей России и СНГ
Пусконаладка и обучение
Полный ввод системы в эксплуатацию и обучение персонала
Гарантия 24 месяца
Сервисная поддержка на территории РФ
Обзор оборудования
Seamark ZM X5600 — это прецизионная автономная система микрофокусной рентгеновской инспекции в миниатюрном исполнении. Разработанная специально для научно-исследовательских предприятий , лабораторий и комнат контроля качества, она является оптимальным выбором для рентгеноскопии мелких деталей. Система сочетает в себе компактность, простоту установки и эксплуатации с высоким разрешением, позволяющим получать изображения превосходного качества за очень короткое время.
Основой установки служит закрытая микрофокусная рентгеновская трубка с диапазоном напряжения от 40 до 90 кВ и фокусным пятном 15 мкм. Изображение формируется с помощью динамического промышленного TFT-детектора, обеспечивающего стабильно высокую частоту кадров (40 fps) для плавного наблюдения в реальном времени.
Назначение и решаемые задачи
Модель X5600 универсальна в своем классе и предназначена для широкого спектра задач неразрушающего контроля. Система поддерживает инспекцию под наклоном в нескольких плоскостях, что значительно упрощает анализ и идентификацию скрытых дефектов.
Ключевые особенности и преимущества
- Автоматическая ЧПУ-инспекция (CNC): Поддержка многоточечного автоматического режима инспекции. На основе характеристик продукта задаются координаты для автоматического контроля матриц, сохранения изображений и генерации отчетов в пакетном режиме.
- Функция наклона и вращения: Детектор поддерживает наклон на угол до 30 градусов. Если прямого снимка недостаточно, наклон позволяет изучить особенности компонента под разными углами. Опционально доступен вращающийся манипулятор на 360° для исключения «мертвых зон» при осмотре.
- Инфракрасная навигация: Встроенная система инфракрасной автоматической навигации и позиционирования позволяет оператору невероятно быстро выбирать нужную точку для сканирования.
- Высокое разрешение: Промышленный детектор с разрешением 5.8 Lp/mm и 16-битным АЦП гарантирует превосходную четкость деталей.
Компактный дизайн
Миниатюризированное оборудование, легкое в установке и эксплуатации, идеально подходящее для тесных лабораторных пространств.
Скорость работы
Продуманный дизайн высокого разрешения и алгоритмы захвата позволяют получить лучшее изображение за минимальное время.
Анализ под углом
Наклон детектора до 30° решает проблему наложения структур, делая анализ дефектов точным и однозначным.
| Параметры рентгеновской трубки | |
| Тип трубки | Открытый микрофокусный источник прострельного (transmission) типа |
| Диапазон напряжений | 20 – 160 кВ |
| Диапазон тока трубки | 0.01 мА – 1.0 мА |
| Максимальная мощность трубки / на мишени | 64 Вт / 15 Вт |
| Размер фокусного пятна | < 1 мкм |
| Минимальное расстояние до объекта (FOD) | < 300 мкм |
| Минимально распознаваемый дефект | < 500 нм |
| Параметры плоскопанельного детектора | |
| Тип детектора | Аморфный кремний (Amorphous silicon) - опционально |
| Матрица пикселей | 1536 × 1536 |
| Поле обзора (Field of View) | 154 × 154 мм |
| Разрешение детектора | 5.0 Lp/mm |
| Частота кадров (Image Frame Rate) | 30 fps (при 1×1) |
| АЦП (AD Conversion) | 16 bit |
| Параметры 3D/CT (Опционально) | |
| Цикл CT-сканирования | 20 секунд |
| Время CT-реконструкции | 30 секунд |
| Режимы томографии | Planar CT, Cone Beam CT |
| Оборудование и инспекция | |
| Максимальный размер образца | 645 × 635 мм |
| Зона инспекции | 500 × 500 мм |
| Геометрическое увеличение изображения | 2500 X |
| Наблюдение под углом | Режим 360° fixed-point |
| Габариты, питание и управление | |
| Система управления | DELL OptiPlex 7000MT v12.0 i9 (графическая рабочая станция) |
| Входное электропитание | 220V, 10A, 50-60HZ |
| Габаритные размеры (Д × Ш × В) | 1500 × 1650 × 2250 мм |
| Вес нетто | Около 2950 кг |
