ПРОДИС.Скан — система рентгеновской инспекции
ПРОДИС.Скан — это полностью российская система рентгеновской инспекции, предназначенная для проведения специальных проверок и контроля качества. Система отличается высокой скоростью работы: инспекция области 42×45 см занимает около 40 секунд при размере пикселя 49,5 мкм. Оборудование гибко встраивается в стандартный рентгенозащитный шкаф «Калан-4» или шкаф заказчика, а управление осуществляется через отечественное ПО ПРОДИС, внесённое в реестр Минцифры РФ
Обзор оборудования

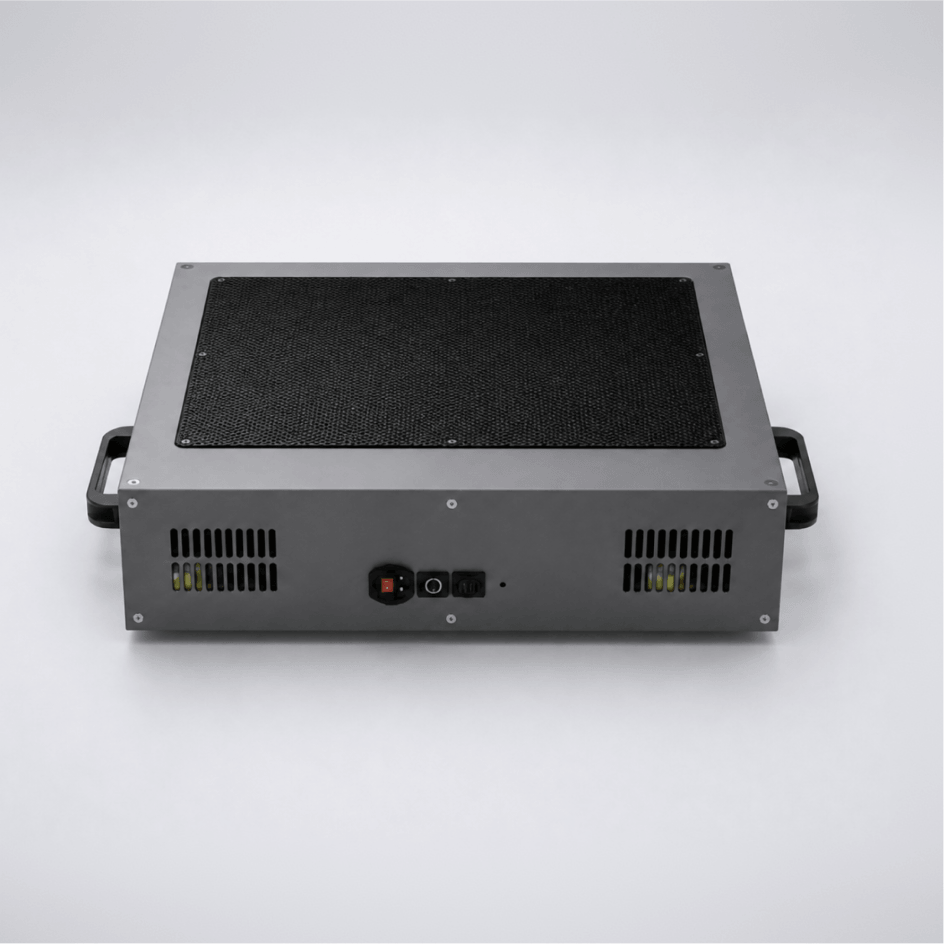

ПРОДИС.Скан — это полностью российский продукт, представляющий собой передовую систему рентгеновской инспекции для проведения специальных проверок и дефектоскопии электронных узлов. Данное решение имеет модульную архитектуру и предназначено для бесшовного встраивания в стандартный рентгенозащитный шкаф «Калан-4», а также может быть адаптировано под индивидуальный шкаф заказчика.
Управление рентгеновским аппаратом и всеми этапами инспекции осуществляется централизованно через специализированное программное обеспечение proDIS. Данное ПО официально включено в реестр отечественного программного обеспечения (номер записи 351100 от 01.06.2021) и оптимизировано для работы на вычислительных платформах Эльбрус и Intel.
Назначение и решаемые задачи
Комплекс ПРОДИС.Скан оптимизирован для проведения специальных проверок (СП) электронного оборудования, вычислительной техники и средств связи перед их вводом в эксплуатацию на категорированных объектах. Система позволяет проводить глубокий неразрушающий контроль для выявления внедренных электронных устройств негласного получения информации (закладных устройств), аппаратных троянов и недекларированных изменений в схемотехнике.
В рамках научно-исследовательских задач и технической экспертизы оборудование применяется для анализа отказов (Failure Analysis), верификации внутренней структуры залитых компаундом блоков, проверки подлинности электронно-компонентной базы (ЭКБ) и оценки качества скрытых паяных соединений (BGA) без нарушения целостности исследуемого образца.
Ключевые особенности и преимущества
Высокая скорость инспекции
Процесс сканирования базовой области размером 42×45 см занимает всего около 40 секунд, что обеспечивает высокую пропускную способность участка контроля.
Превосходная детализация
Оборудование формирует изображения с размером пикселя 49,5 мкм, позволяя уверенно распознавать мельчайшие элементы конструкции печатных плат и скрытую проводку.
Масштабируемая зона контроля
В зависимости от конфигурации системы, размер области инспекции может составлять от 42×45 см до внушительных 80×120 см, что позволяет проверять крупногабаритные серверные блоки и моноблоки целиком.
Полностью российский продукт
Снижение санкционных рисков благодаря отечественной разработке и производству (ООО "ПРОДИС.НДТ"), а также совместимости с российскими доверенными ОС и процессорами.
Гибкая комплектация
Опционально система может поставляться в комплексе с источником бесперебойного питания (ИБП) и выделенным сервером хранения данных для ведения архива проверок.
Грузоподъемность
Механика системы рассчитана на работу с тяжелыми и массивными образцами — допустимая масса исследуемого объекта составляет до 20 кг.
Программное управление
Полный контроль параметров рентгеновского излучателя осуществляется программно прямо из интерфейса proDIS без дополнительных пультов.
| Детектирование и инспекция | |
| Область инспекции, мм | 420 × 450 / 580 × 720 / 800 × 1200 |
| Размер пикселя | 49,5 мкм |
| Максимальная масса образца | до 20 кг |
| Время инспекции (область 42×45 см) | Около 40 секунд |
| Программное обеспечение proDIS | |
| Совместимая платформа | Эльбрус, Intel |
| Совместимая операционная система | Astra Linux, Windows 10/11 |
| Управление аппаратом | Интегрировано в ПО |
| Реестр ПО | Включено в реестр отечественного ПО (запись №351100) |
| Физические параметры и масса | |
| Габаритные размеры системы, мм | 560×560×120 / 700×900×150 / 900×1400×150 (в зависимости от области контроля) |
| Габариты блока управления, мм | 260 × 210 × 125 (без учета разъемов) |
| Масса детекторного блока | не более 13 кг / не более 25 кг / не более 35 кг |
| Масса блока управления | 3 кг |
| Питание и эксплуатация | |
| Подключение | ~ 220В, 50Гц, 16А |
| Условия эксплуатации | +10..+50°C |
| Дополнительные опции | Исполнение с ИБП и сервером хранения данных |
