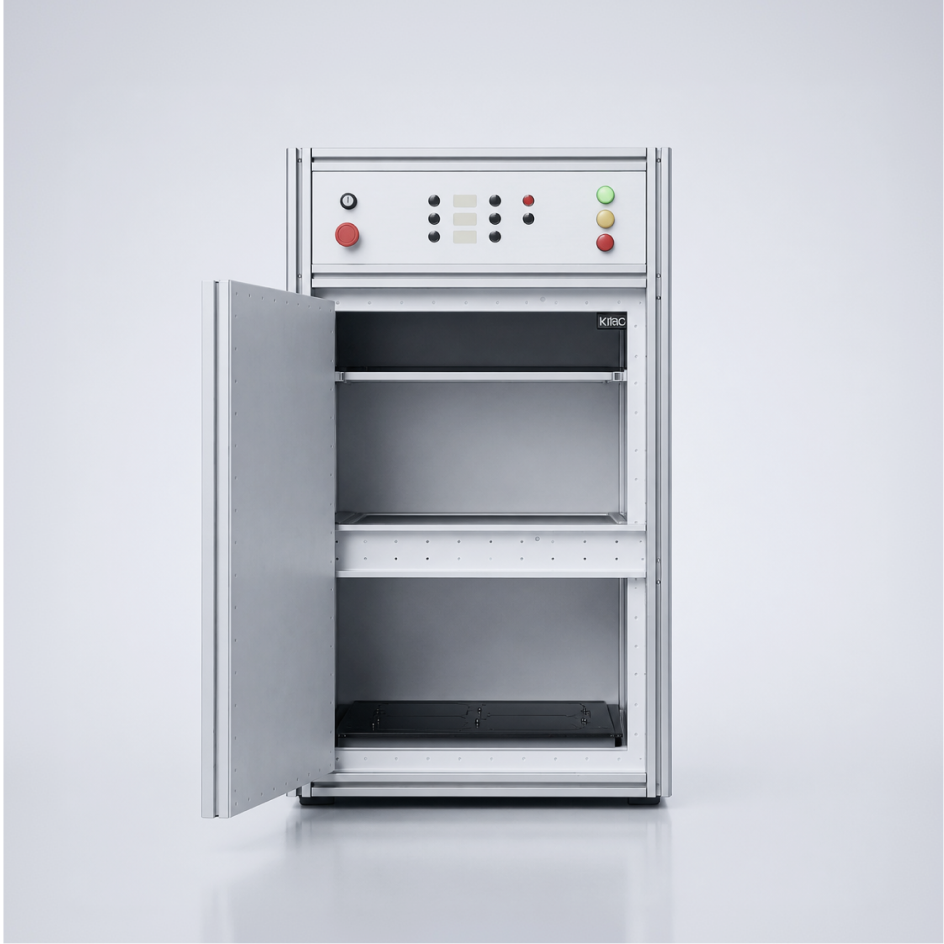

ПРОДИС. Компонент — рентгеновский счетчик SMD-компонентов
ПРОДИС.Компонент — рентгеновский счётчик компонентов для быстрого подсчёта SMD-компонентов в катушках, лентах, тубах и обрезках лент без вскрытия упаковки. Система подходит для учёта остатков на участке SMT-монтажа, поддерживает компоненты от типоразмера 01005 и может дополнительно использоваться для входного рентгеновского контроля электронных изделий с увеличением до 5x
Обзор оборудования
ПРОДИС.Компонент — рентгеновский счетчик компонентов для мгновенного подсчета SMD-компонентов в катушках, пеналах, поддонах и обрезках лент без вскрытия упаковки.
Система разработана и производится в России, выполнена в компактной конструкции настольного типа и предназначена для работы с упаковками компонентов в производственных и контрольных зонах. Конструкция предусматривает большую дверь для загрузки образцов и одновременную загрузку нескольких упаковок компонентов.
Оборудование оснащается микрофокусным источником для съемки с увеличением, а программное обеспечение proDIS адаптировано под задачи подсчета компонентов. Полный функционал ПО может использоваться для инспекции электронных изделий и входного контроля электронных компонентов.
Применения
Система подходит для участков SMT-производства, складского учета, входного контроля и производственных предприятий, где требуется быстрый подсчет электронных компонентов в разных типах упаковки без ее вскрытия.
Ключевые особенности
Подсчет без вскрытия упаковки
Система предназначена для мгновенного подсчета SMD-компонентов в катушках, пеналах, поддонах и обрезках лент без нарушения целостности упаковки.
Компактное настольное исполнение
Настольная конструкция упрощает размещение системы в производственной среде, а большая дверь обеспечивает удобную загрузку образцов.
Микрофокусный источник для съемки с увеличением
Производитель указывает наличие микрофокусного источника для съемки с увеличением, что расширяет возможности визуального контроля.
Одновременная загрузка нескольких упаковок
Конструкция системы позволяет одновременно загружать несколько упаковок компонентов для ускорения работы.
Совместимость с российскими и стандартными платформами
Поддерживаются платформы Intel и Эльбрус, а также совместимость с Astra Linux и Ubuntu Linux.
Информационная безопасность
В материалах производителя отмечена информационная безопасность при использовании ОС Astra Linux.
Гибкость программного обеспечения
Для системы предусмотрена возможность разработки специализированных программных модулей под задачи заказчика.
Сервис и поддержка в РФ
Производитель указывает наличие сервиса и гарантии на территории Российской Федерации.
Российская разработка
Оборудование и программное обеспечение разработаны и производятся компанией «ПРОДИС.НДТ»
Рентгенозащитный шкаф
Система выполнена в рентгенозащитном шкафу с фоном менее 1 мкЗв/ч
ПО для подсчета и инспекции
Интерфейс ПРОДИС адаптирован под подсчёт компонентов, а полный функционал ПО применяется для инспекции и входного контроля
| Основные характеристики | |
| Тип системы | Рентгеновский счетчик компонентов |
| Модель | ПРОДИС.Компонент |
| Исполнение | Компактная конструкция настольного типа |
| Габариты и эксплуатация | |
| Габаритные размеры | Ш800 × В2000 × Г1100 мм |
| Масса системы | До 350 кг |
| Подключение | ~220 В, 50 Гц, 16 А |
| Условия эксплуатации | +10..+50°C |
| Геометрическое увеличение* | 1x–10x |
| Размеры образца | До 430 × 430 мм |
| Масса образца | До 5 кг |
| Конфигурации детектора и источника | |
| Детектор Продис.Марк | 4343Т / 1215С с осями XY |
| Размер пикселя | 140 мкм / 50 мкм |
| Разрешение снимка | 9 МП / 6.7 МП, 67 МП (сшивка**) |
| Рентгеновский источник | РАП100 (Россия) / VJX80 (Китай) |
| Тип мишени | Прострельная / Массивная |
| Разрешение по тесту JIMA | 15 мкм / 20 мкм |
| Программное обеспечение | |
| ПО | proDIS* |
| Совместимая платформа | Эльбрус, Intel |
| Совместимая ОС | Astra Linux, Ubuntu Linux |
* За счет установки системы перемещения образца. ** Время сшивки полного поля 43×43 см около 40 секунд. По данным брошюры производителя ООО «ПРОДИС.НДТ».
