ПРОДИС.Компакт — настольная система микротомографии
ПРОДИС.Компакт — это настольная система рентгеновской 3D-микротомографии высокого разрешения, полностью разработанная и произведённая в России. Она предназначена для неразрушающего исследования внутренней структуры образцов, контроля геометрии и выявления сложных объёмных дефектов. Оборудование выделяется компактным настольным исполнением, защитным шкафом с радиационным фоном менее 1 мкЗв/ч и встроенной поддержкой отечественных процессоров Эльбрус и ОС Astra Linux
Доставка
По всей России и СНГ
Пусконаладка и обучение
Полный ввод системы в эксплуатацию и обучение персонала
Гарантия 24 месяца
Сервисная поддержка на территории РФ

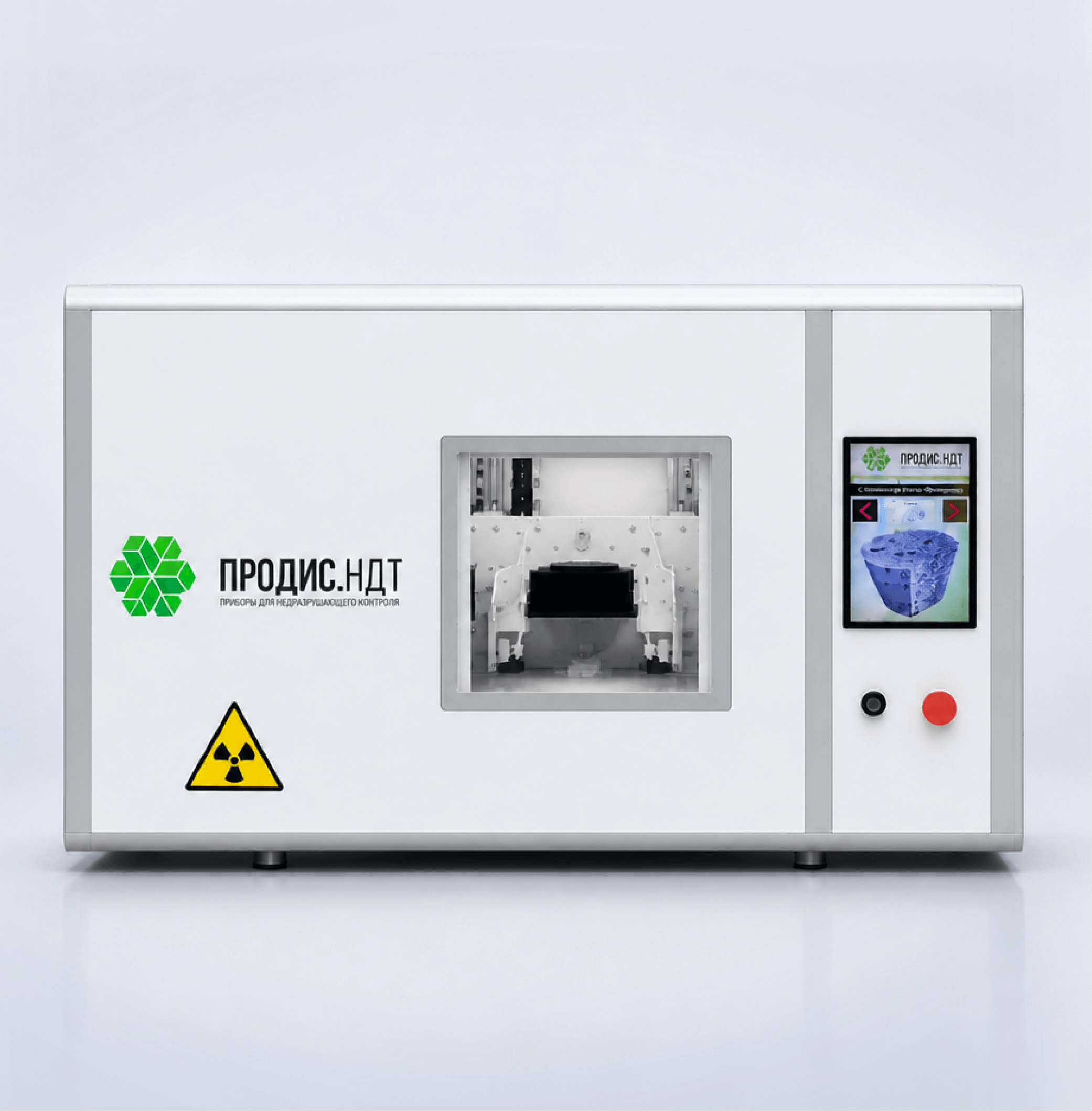

ПРОДИС.Компакт — это настольная система 3D рентгеновской микротомографии высокого разрешения, разработанная и производимая в России компанией ООО "ПРОДИС.НДТ". Оборудование предназначено для исследования и анализа внутренней структуры образцов, контроля геометрии и выявления скрытых дефектов. Компактная конструкция настольного типа с габаритами 1150 х 700 х 630 мм и массой до 350 кг оснащена большой дверью для удобной загрузки образцов.
Система включает рентгенозащитный шкаф, обеспечивающий радиационный фон менее 1 мкЗв/ч, что позволяет безопасно размещать её в лабораториях. Установка оборудована кинематической платформой с поддержкой 3-5 осей перемещения и позволяет исследовать образцы массой до 2 кг. Также доступна функция проведения "in-situ" исследований.
Назначение и решаемые задачи
Оборудование ориентировано на анализ сложных объемных дефектов, отказов электронных изделий, распределения волокон в композитах и документирование ответственных изделий. Оно позволяет проводить технологический контроль процессов и выходной контроль критических размеров.
Ключевые особенности и преимущества
Мощное ПО proDIS
Программное обеспечение обеспечивает высокопроизводительную томографическую реконструкцию, 3D визуализацию, морфологический анализ объемной структуры и подавление артефактов. Доступен экспорт изображений в форматах TIFF и PNG.
Различные микрофокусные источники
Возможна комплектация источниками U90, U110, U130 или H110 с напряжением до 130 кВ и мощностью до 65 Вт. Достигается разрешение по тесту до 2 мкм, с опцией установки источника высокого разрешения до 1 мкм.
Автоматизация процессов
Система обеспечивает полную автоматизацию процесса томографической съемки и управление параметрами томографа в реальном времени. Оптическая камера позволяет дополнительно контролировать процесс.
Передовые технологии съемки
Комплекс поддерживает технологию спиральной томографии, что открывает дополнительные возможности для анализа габаритных объектов и получения бесшовных объемных реконструкций.
Сделано в России
Российская разработка и производство от ООО "ПРОДИС.НДТ". Предоставляются сервис и гарантия от производителя в РФ, а пусконаладочные работы и инструктаж осуществляются всего за 1 день.
Собственные детекторы
Система оснащается новыми детекторами (модели 1215C и 2430T) на основе собственной топологии фотосенсора. Они обеспечивают разрешение до 27 МП с размером пикселя 50 или 85 мкм.
Интеграция с Volan
Для углубленного анализа внутренней микроструктуры материалов поддерживается работа с опциональным российским программным пакетом Volan, предназначенным для сложного анализа объемных данных.
| Микрофокусный источник (зависит от комплектации) | |
| Модель источника | U90 / U110 / U130 / H110 |
| Максимальное напряжение | До 90 кВ / 110 кВ / 130 кВ / 110 кВ |
| Мощность на мишени | 8 Вт / 25 Вт / 65 Вт / 16 Вт |
| Разрешение по тесту JIMA | 5 мкм / 7 мкм / 8 мкм / 2 мкм (возможна опция до 1 мкм) |
| Технология детектора (зависит от комплектации) | |
| Модель детектора | 1215C / 2430T |
| Размер сенсора | 12×15 см / 24×30 см |
| Разрешение сенсора | 4 МП / 27 МП |
| Размер пикселя | 50 мкм / 85 мкм |
| Система перемещения и образец | |
| Число осей перемещения | 3 - 5 |
| Размеры образца | до ∅120 × В200 мм |
| Масса образца | до 2 кг |
| Крепление образца | Кинематическая платформа (поддержка спиральной томографии) |
| Программное обеспечение proDIS | |
| Совместимая платформа | Intel / AMD, Эльбрус |
| Совместимая ОС | Астра Линукс, WIN10 |
| Функции томографии | Реконструкция, визуализация (опционально: модуль Volan) |
| Габариты и питание | |
| Габаритные размеры (Ш × Г × В) | 1150 × 630 × 700 мм (размещается на столе) |
| Масса системы | До 350 кг |
| Подключение | 220В, 50Гц, 16A |
