NIKON
Экономичная и гибкая рентгеновская система для инспекции электроники и полупроводниковых компонентов в реальном времени. Микрофокусный источник Nikon 130 кВ / 10 Вт с распознаванием до 2 мкм, 4-осевой манипулятор, ПО Inspect-X. Модульная: поэтапные апгрейды до автоинспекции и компьютерной томографии
Обзор оборудования

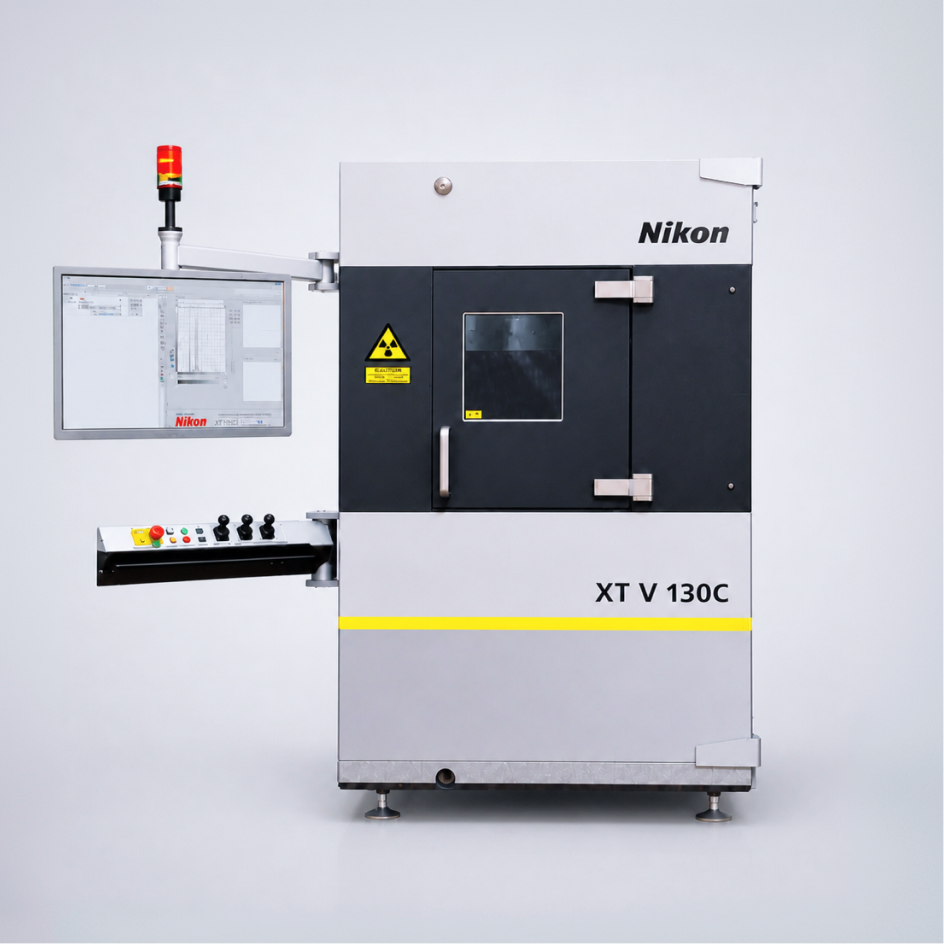

Nikon XT V 130C — гибкая и экономичная система рентгеновского контроля для инспекции электроники и полупроводниковых компонентов. Система ориентирована прежде всего на контроль в реальном времени и построена на всемирно признанной открытой конструкции трубки с интегрированным генератором. Оптимальное сочетание цены и возможностей делает XT V 130C рациональным выбором для входного контроля, производственных участков и сервисных лабораторий, где требуется надёжная рентгеновская инспекция без избыточной стоимости.
В основе системы — микрофокусный рентгеновский источник Nikon 130 кВ / 10 Вт собственного производства с распознаванием элементов на уровне 2 мкм. Высокоразрешающий тракт формирования изображения с плоскопанельным детектором и 16-битной обработкой обеспечивает чёткое изображение внутренней структуры компонентов. Открытая трубка с заменяемыми нитями накала даёт неограниченный ресурс источника и низкую стоимость владения, а интегрированный генератор высокого напряжения исключает обслуживаемый высоковольтный кабель.
Вертикальная компоновка с 4-осевым манипулятором (X, Y, Z, наклон) и обзором до 79° в любом направлении позволяет уверенно прослеживать соединения и выявлять скрытые дефекты пайки. Управление ведётся через интуитивное ПО Inspect-X или джойстиком в реальном времени. Ключевое преимущество модели — модульность: систему можно поэтапно наращивать под растущие задачи и бюджет.
Назначение и решаемые задачи
Система предназначена для рентгеновского контроля в реальном времени печатных плат, электронных компонентов и сборок, а также инспекции широкого спектра малогабаритных изделий. Позволяет выявлять дефекты пайки, контролировать проводные соединения и внутреннюю структуру компонентов.
Выявляемые дефекты: пустоты (voids) в шарах BGA, эффект «подушки» (head-in-pillow), холодная и «сухая» пайка, отсутствующие шары BGA, перемычки (bridging), контроль диаметра и округлости шаров, обрыв и «увод» разварочной проволоки, трещины и качество заполнения сквозных отверстий (PTH).
Ключевые особенности и преимущества
Экономичный микрофокусный источник
Открытый источник Nikon 130 кВ / 10 Вт собственного производства с распознаванием элементов до 2 мкм и неограниченным ресурсом благодаря заменяемым нитям накала.
Контроль в реальном времени
4-осевой манипулятор (X, Y, Z, наклон) с обзором до 79° и интуитивной джойстик-навигацией для быстрой трассировки дефектов на сложных платах.
Высокоразрешающий тракт изображения
Плоскопанельный детектор с 16-битной обработкой и шагом пикселя 127 мкм формирует чёткое изображение внутренней структуры компонентов.
Модульность и масштабируемость
Поэтапные апгрейды под задачу и бюджет: стол поворота, HD-детектор, ПО автоинспекции и технология компьютерной томографии.
Оптимальная цена
Рациональное сочетание возможностей и стоимости для входного и производственного контроля без избыточных функций.
Низкая стоимость владения
Открытая трубка с недорогими заменяемыми нитями = неограниченный ресурс. Интегрированный генератор без высоковольтного кабеля.
Растёт вместе с задачами
Полевые и заводские апгрейды: поворотный стол, HD-детектор, автоматическая инспекция, компьютерная томография.
| Рентгеновский источник | |
| Тип источника | Открытый микрофокусный, проходная мишень (производство Nikon), заменяемые нити накала |
| Максимальное напряжение трубки | 130 кВ |
| Максимальная мощность электронного пучка | 10 Вт |
| Размер фокусного пятна¹ ² | 3 мкм |
| Распознавание элементов¹ | 2 мкм |
| Детектор и обработка | |
| Детектор | Плоскопанельный Varex 1515DX (1,3 Мпикс, 16 бит) или Varex 1313DX (1 Мпикс, 16 бит) |
| Шаг пикселя | 127 мкм |
| Обработка изображения | 16 бит |
| Манипулятор и образец | |
| Манипулятор | 4-осевой (X, Y, Z, наклон T) |
| Ось поворота | Опция (апгрейд) |
| Угол обзора | до 79° в любом направлении |
| Лоток для образцов | Углеволоконный, диаметр 580 мм |
| ПО, КТ и автоматизация | |
| Управляющее ПО | Inspect-X |
| Автоматическая инспекция | Опция (апгрейд) |
| Компьютерная томография | Опция (полевой / заводской апгрейд) |
| Доступные апгрейды | Стол поворота образца, HD цифровой плоскопанельный детектор, ПО автоинспекции, КТ |
| Габариты и безопасность | |
| Габаритные размеры (Ш × Г × В) | 1260 × 1789 × 1904 мм |
| Масса | 2100 кг |
| Радиационная безопасность | Свинцовый корпус; DIN 54113, CE |
¹ При 80 кВ, 80 мкА. ² Ниже 2 Вт. Данные приведены по спецификациям производителя Nikon Metrology; конфигурация уточняется под задачу заказчика.
